MANUAL EM PORTUGUES VAG-COM AUDI A4/S4/A5/S5 B8

MANUAL EM PORTUGUES VAG-COM AUDI A4/S4/A5/S5 B8

Faça você mesmo as suas alterações com este manual em Português para o seu veículo A4/S5/A5/S5 B8 com programa VAG-COM

1. Como Ativar Menu Escondido no MMI.
2. Ajustar Sensibilidade Microfone Bluetooth.
3. Ajustar de Imagem da Camara Traseira.
4. Alterar Imagem de Arranque no MMI 3G.
5. Desligar After-wipe of windscreen wipers.
6. Ligar piscas frontais, estilo (USA).
7. Desligar Aviso da Chave (keyless models).
8. Disable LED 'wink' on turn signal - pre-facelift.
9. Disable LED 'wink' on turn signal – facelift.
10. Dim LED 'wink' on turn signal.
11. Desativar mensagem de erro de lâmpada fundida LED na Marcha Atrás no Quadrante.
12. Desativar Aviso de Lâmpadas Acesas.
13. Disable NAV & Phone warning messages while entering data at speed.
14. Ativar ou Desativar Aviso de Sinto de Segurança.
15. Desligar soundaktuator (speaker on face lifts).
16. Ligar Luzes de Travagem/piscas durante uma travagem de emergência (Adaptive brake lights).
17. Como Ativar no MMI sistema de estacionamento OPS mesmo não tendo sensores a frente.*
18. Ativar Mudança Recomendada no Quadrante.
19. Ativar Opção Automática “Hill Hold Assist” 'lite'.
20. Ativar Ventilação Auxiliar.
21. Ativar Opção do Estado da Bateria no MMI 3G+ quando esta não aparece.
22. Ativar no Quadrante o Programa de Eficiência de consumos.
23. Ativar Duplo Beep ao Abrir as Portas.
24. Ativar Opção de Memoria do Assento do Condutor.
25. Ativar DRL Via MMI.
26. Ativar DRL.
27. Ativar Audi Drive Select (ADS), Sem ter os Botões e controlar através do MMI.
28. Ligar Luzes de Estacionamento versão Euro (lights that turn on signal at night)
29. Ativar Opção de Luz no Interior
30. Ligar Luzes de Nevoeiro quando se roda o volante para a direção que queremos.
31. Ligar Luzes de Piscas dianteiros como Luzes de Estacionamento.
32. Ativar Teste de Ponteiros quando se liga o Carro “Gauge Test/Needle Sweep”.
33. Ativar Opção trancar carro com aviso da Buzina
34. Ativar Opção de Importar CDs para o HDD do MMI
35. Enable Independent Fogs control with high beams
36. Ativar lap timer
37. Enable LEDs remain bright for parking lights
38. Ativar luzes traseiras juntamente com as luzes DRLs
39. Ativar Opção de destravar o carro sem por o pé no travão.
40. Como destravar o carro sem ter o sinto de segurança posto.
41. Ativar Inclinação do espelho retrovisor.
42. Mostrar no Display em rádios chorus, concert e symphony a Velocidade.
43. Enable ‘Tourist’ Mode – Headlight Convertor (MMI 2G).
44. Ativar TPMS (Tyre Pressure Monitoring System).
45. Permanecer imagem sempre ligada no MMI com o carro em andamento “Video in Motion”.
46. Set Audi parking system - Switch OFF Speed.
47. Definir configurações do ADS.
48. Definir duração dos lava faróis.
49. Definir ciclos dos esguichos do lava faróis.
50. Ajuste Consumo no Quadrante.
51. Ajustar intensidade dos LEDs DRL quando ligamos os médios.
52. Alterar língua no quadrante.
53. Ativar SDS na versão cabriolet
54. Alterar as Características do depósito de Combustível.
55. Como Aumentar/Reduzir o Tempo de Funcionamento do radio após termos desligado o carro.
56. Ativar Controlo luz ambiente no interior do carro.
57. Ativar Opção Abrir e Fechar os vidros/Tecto de Abrir com o Comando a Distância.
58. Desligar escova traseira quando colocada a marcha atrás. "Avant models"

Neste manual iremos ativar ou desativar funções que não vem de fábrica.
Relembro que não me responsabilizo por quais quer danos que possam causar ao vosso carro e aos módulos do mesmo. Sugiro que leiam este manual com atenção e sigam as instruções conforme nelas descritas.




1. Como Ativar Menu Escondido do MMI 3G

O que é este "menu Escondido" também conhecido por "Menu Verde"?

 Como ja referi anteriormente este é o menu de cor verde que o nosso MMI 3G traz, por norma ele vem de desativado de fábrica e o que vamos já de seguida aprender é como o desbloquear através do Vag-com e a posterior aceder ao mesmo, ativando as funções ao longo deste manual de uma forma correta e sem danificarmos o sistema MMI.

Vamos ao módulo 5F-Information Electr.

Clicamos agora em Adaptation 10

Agora dentro do Adaptation 10 vamos ao Channel 6 se repararem devem ter no Stored Value por de feito o valor vem a 0 se reparem onde diz “Nota” está descrito:

0= Development Test Mode (service Menu) Inactive

1= Development Test Mode (Service Menu) Active

Para ativarmos então o Menu verde, basta onde diz New Value colocarmos o valor 1, Clicar em Test e depois Save. E está feito menu verde/escondido do MMI 3G Ativo.

Finalmente para acedermos ao Menu Verde basta carregar nos botões da consola central Car e Setup em simultâneo mais ou menos durante 6 segundos até aparecer o "menu escondido" do MMI 3G. Depois já podem soltar os dedos dos botões.

4. Alterar Imagem de Arranque no MMI 3G

Para Alterar a imagem de Arranque no MMI 3G quando se liga o carro (exemplo: Sline/S/RS) precisamos de aceder ao menu verde do nosso MMI e como já referido no Ponto nº1 para acedermos precisamos então de carregar nas teclas em simultâneo SETUP e CAR do MMI, e aguardamos sensivelmente 6 segundo até aparecer o menu verde do MMI. Depois já podem soltar os dedos dos botões.

Para podermos seleccionar a opção pretendida basta rodar para esquerda/direita no botão de Navegação do MMI, aí vamos até onde diz CAR.

Selecionamos agora o menu Carcodingvehicle.

Neste menu escolhemos então a opção Configuration Line, bastando escolher o modelo que pretendemos que o MMI apresente. Na imagem abaixo indicada podem observar que temos selecionada o modelo (S model), depois de selecionada o modelo que queremos, temos que ir de seguida a “Update Splashscreen (according car line)” para assumir a versão que se queira.

E por fim é necessário reiniciar o MMI 3G para assumir a configuração escolhida.

(Como? Basta clicar em simultâneo nos 3 botões que vê na imagem)

6. Ligar piscas frontais, estilo (USA).

Este modo ativa a opção de piscas frontais sempre ligados, estilo USA mas em baixa luminosidade.

Temos que ir então ao Modulo 09 – Cent Elect. -> Coding - 07

Long Coding Helper

Dentro deste campo há que ir ao Byte 10 e ativar o Bit 3

Side Marker Lights (North America Region) installed.

Dando no final um efeito como este.

11. Desativar mensagem de erro no Quadrante de lâmpada fundida em LED na Marcha Atras.

Para desativar a mensagem de erro de lâmpada fundida no quadrante apos colocação de LED basta seguir estes passos.

Entrar no Modulo 46 Central Conveninence.

Clicar em Security Access - 16

Neste campo inserimos o codigo 16017 e depois Do It!

Voltamos ao Adaptation – 10

Dentro deste menu inserimos em channel o numero 181 e temos inicialmente como valore de origem e em decimal, “Stored Value 65535” (convertemos este numero para código binário e temos um valore como = 1111111111111111 mudamos o bit 10 e 11 de 1 para 0 ficamos então com o código 1111001111111111), e que em decimal é 62463 e será este novo número que inserimos em New Value…

Clicamos em Test e depois Save.

E acabou se o erro de lâmpada fundida no CB

12. Desativar Aviso de Lâmpadas Acesas no Quadrante

Neste modo vamos então aprender a desativar no quadrante o aviso de lâmpadas acesas quando abrimos a porta.

Clicar no módulo 09- Cent. Elect.

.

Agora vamos a Coding - 07

 Long Coding Helper -> Byte 5

Bit 3 - mudar para 0 para desligar "lights are on" warning when you open the door".

14. Ativar ou Desativar Aviso de Sinto de Segurança.

Neste modo vamos aprender ativar ou desativar o aviso de sinto de segurança. Basta ir a 17 - Instruments

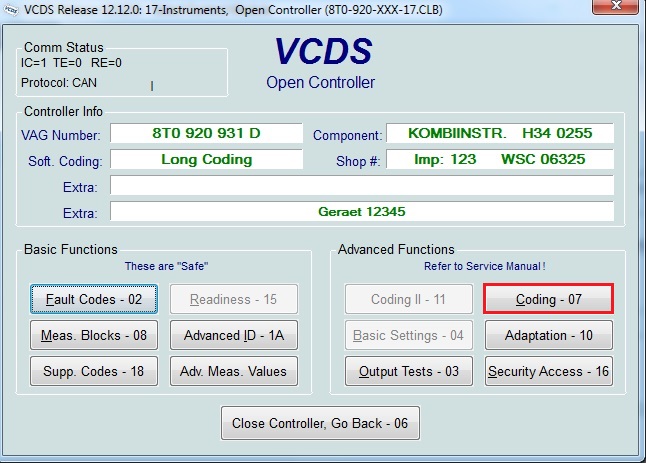

Dentro do modulo Instruments vamos agora a Coding - 07

Depois de clicar em Long Coding Helper.
Iremos ter um quadro como este que vem em baixo. escolher Byte 0, iermos ter entao o Bit 2-4 ao clicarem aqui vão ver que para ativar basta escolher a opção: 0C “Selt Belt Warning Rest of World (RoW) Ative”.
Para desativar basta escolher a opção: 00 “Selt Belt Warning Inative”.
Ao escolher desativar, faz com que o aviso no quadrante e o aviso sonoro deixe de trabalhar.

17. Como Ativar no MMI sistema de estacionamento OPS mesmo não tendo sensores a frente.

 O que é o Sistema estacionamento OPS (Optical Park Sensors)?

Este sistema ajuda para quem apenas tem sensores atrás do seu veículo habituado a ouvir apenas os BEEEP BEEEP quando a estacionar, fica a partir de agora então disponível no ecrã do MMI o desenho do veiculo com a aproximação dos objetos quando colocada a marcha lenta.

Vamos la então aprender ativar o Sistema Opital Park Sensors.

Basta então irmos ao módulo 10 – Park/Steer Assist

Esta função exige Security Access por isso vamos a funçao Security Access -16.

E inserimos o código 71679.

Agora podemos ir a função Coding – 07

Agora vamos a Long Coding Helper.

Agora Byte 0 e depois no Bit 4 mudamos de 0 para 1.

Depois fazer Exit e por fim clicar em Do it!

depois é só testar!

21. Ativar opção do estado da bateria no MMI 3G+  quando esta não aparece.
Para vermos o estado da bateria no MMI é preciso aceder ao "Menu Verde / Menu Escondido"

Selecionar "car"

Agora seleccionar "cardevextdevicelist"

Depois colocamos um "visto" em "Battery"

Voltamos ao menu anterior e vamos a “carmenuoperation”

Próximo passo é colocar Battery com o valor de 5

E está feito agora basta irem as opcões normais do MMI e irao encontrar lá a opção "Nivel de Carga da Bateria".

27. Ativar Audi Drive Select (ADS) Sem ter os Botões, e controlar através do MMI.

Aviso: A activação deste modo ADS irá causar um erro “Charisma” neste modulo 09 até instalar os botões ADS na consola, mas não irá afectar em nada o carro ou algum modulo.

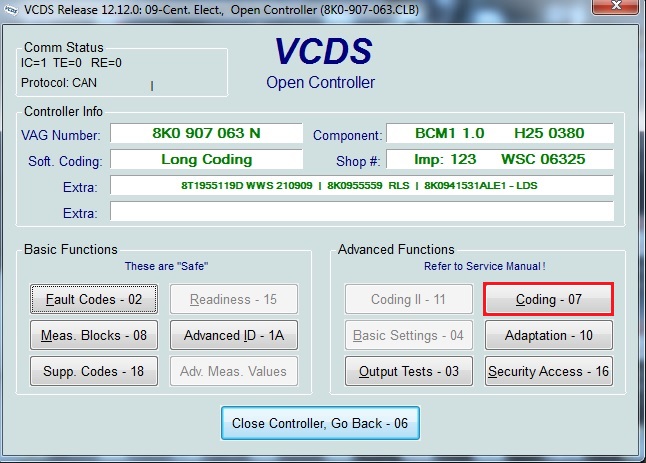

 Para realizarmos esta alteração vamos precisar de aceder modulo 09 Cent. Elect.

Agora dentro deste modulo acedemos a Coding – 07

Agora clicamos em Long Coding Helper

Dentro deste menu Coding Helper iremos ativar varias opções.

Vamos ao Byte 7 e ativamos o Bit 5 (Drive Select Installed)

Vamos agora ao Byte 8 e ativar apenas as opções que temos pois se ativarem tudo não irá trazer funções extras.

Bit 0 = Ativa opção Engine/Gearbox (Improved throttle response and puts tranny into "S" mode when "D" is selected).
Bit 1 = Ativa opção Dynamic Sterring (tempo de Resposta e Dureza)
Bit 2 = Ativa opção Engine (melhora o tempo de resposta do Acelerador)
Bit 3 = Ativa Suspension (useless for cars w/o ads suspension)
Bit 4 = Ativa opção Enable Dynamic Steering Ratio (required hardware needed)
Bit 5 = Ativa Sports Differential (useless without sports diff installed)

Bit 3 e Bit 5 – Não é necessário ativar estes Bits a menos que instalem á posterior essas funções/equipamentos. Estes Bits podem já vir ativos de fábrica caso o vosso carro já traga esses equipamentos de serie.


Andando uns Bytes mais a frente neste caso Byte 17 e ativar o Bit 7 para que a opção ADS fique disponível no MMI.

Agora vamos ativar as funções: Comfort / Auto (Factory default) / Dynamic / Individual, para que possam aparecer no MMI e ai sim podermos individualmente mudar cada configuração para aquilo desejado no nosso veículo, porque por defeito fica sempre em Auto. Para quem não tem MMI 3G a única maneira de ser configurado é unicamente por VAGCOM ou então através de instalação dos botões na consola.

Vou deixar aqui o numero das peças necessárias para essa alteração:

MMI 3G HIGH

• Botões ADS:
• 8K1959673 E V10 (LHD)
• 8K2959674 E V10 (RHD)

• Apenas Botão ESP:
• 8K2959674

• ESP e Estacionamento:
• 8K2959674 A

• ESP e Espaço Vazio:
• 8K2959674 B

• ESP, Estacionamento e Espaço Vazio:
• 8K2959674 C

MMI 2G LOW (Symphony/Concert)

   Pelo o que pesquisei é só preciso isto.

• Botões ADS:
• 8K0959673 E V10

• Cabos de Ligaçao para os Botões:
• 3 Pin plug 1C0 973 119 B
• 2 x wires for 3 pin plug 000 979 009 E

dando seguimento a esta modificação devemos entrar na parte Security Acess - 16

Colocar o Código 20113 = Adaptation Enabling

E novamente a Adaptation - 10

E aqui sim no channel 63,64,65,66 deveremos ter em Store Value por defeito o numero 2 o que quer dizer que está em auto segue este legenda:

• 1 = Comfort
• 2=  Auto (Factory default)
• 3 = Dynamic
• 4 = Individual

O que temos que fazer é cada estes numeros 63,64,65,66 devermos colocar em New Value o numero 4 (individual) e salvar um a um. Depois de feito em todos os channels precisamos de ir ao menu verde do MMI como ja foi referido mais acima basta pressionar durante 6 segundos as teclas Setup & Car.

Menu Verde

"mod ainda por acabar"

30. Ligar Luzes de Nevoeiro quando se roda o volante para a direção que queremos.

Esta função também como conhecida como cornering é uma função que ajuda o automobilista dentro da cidade ou no estacionamentos aumentar a visibilidade ligando as luzes de nevoeiro consoante se vire o volante para a direita ou para a esquerda, esta função só funciona a velocidades inferiores a 40kph

Fiz um video para terem uma ideia como funciona.

Para ativar esta funcionalidade vamos ao Modulo 09 – Cent elect.

Depois em coding - 07

Agora dentro do coding – 07 clicamos em Long Coding Helper.

E agora por fim vamos ao Byte 4 e ativamos o Bit 0 “Cornering Light Via Fog Lights…”, de seguida clicar em Exit e no fim em Do It!

Depois é só ligarem as luzes de cruzamento do carro e virar a direção para esquerda ou para direita e a luz de nevoeiro irá acender para esse lado.

39. Como destravar o carro sem por o pé no travão

Este modo permite destravar o carro sem termos a necessidade de por o pé no travão e carregar ao mesmo tempo no botão de “travão de mão”.

Com esta opção desativada basta ligar o veículo e engrenar a mudança e podemos de imediato iniciar a marcha.

Para isso precisamos de entrar no Modulo 53 – Parking Brake

Clicar em Security Access - 16

Aqui colocamos o Código 25194 como esta descrito na "Informação em Amarelo" e depois em Do It!

Voltamos, e vamos agora a Adaptation – 10

Neste Menu vamos ao Channel 4 (Parking Brake Release)

Deve aparecer como valor de origem em Stored Value 1, como descrito na imagem.

Basta então em New Value mudar para o Valor 0, (Release Parking Brake w/o Brake Pedal Pressed) para desativar.

Depois é só fazer Save.

Esta opção só funciona para quem tem sensor nos bancos do sinto de segurança colocado e antes de iniciar a marcha.

Também é possível destravar o carro sem ter mos o sinto de segurança posto, eu não aconselho a fazerem por uma questão de segurança mas se mesmo assim pretenderem desligar sem o sinto de segurança posto, basta seguir alinha seguinte (40.)

40. Como destravar o carro sem ter o sinto de segurança posto.

Esta opção é feita exatamente igual alinha (39.) teremos que ir em 1º lugar a Security Access e depois a Adaptation – 10.

Dentro do Adaptation 10 vamos ao Channel 7 e mudamos o New Value de 1 para 0.

Ficando assim, no final para assumir a alteração que fizemos basta clicar em Save.

41.  Ativar Inclinação do espelho retrovisor.

Este modificação, inclinação do espelho retrovisor serve apenas para o espelho do lado do passageiro e com o selector do espelho na porta do condutor colocado no lado pendura e com a marcha atrás colocada o espelho inclina se para baixo para facilitar o estacionamento para não bater nos passeios e etc... e depois de retirarem a marcha atrás o espelho volta novamente para a posição inicial.

fazendo algo parecido como esta imagem

Para isso temos que entrar no modulo - 52 Door Elect, Pass.

Depois vamos a Coding - 07

clicamos em Long Coding Helper e aqui dentro vamos ao Byte 4

Bit 2 e Bit 3 passar para 1

48. Definir duração dos lava faróis.

                "set Headlight washer - Durantion"

Descrição: Neste passo iremos mostrar como definir a duração que os esguichos do lava faróis trabalhem.

Vamos aceder então ao modulo 09 - Cent. Elect.

De seguida temos que a Security Acess - 16 e inserir o código que o VCDS apresenta, e saímos deste menu.

Agora vamos a Adaptation - 10

ir ao channel 06 e podem por exemplo mudar para 500, depois clicar em test e Save.

49. Definir ciclos dos esguichos do lava faróis.

                     "Set HeadLight Washer - Cycles"

Descrição: Neste passo iremos mostrar como definir o numero de ciclos que os esguichos do lava faróis faça.

Para isso precisamos de entrar no modulo 09 - Cent. Elect.

Agora que entramos neste modulo é preciso ir em primeiro lugar a Security Access - 16

e colocar o código que aparece lá e clicamos em Do it!.

Depois vamos a Adaptation - 10.

E agora em Channel colocamos 26, Read e em baixo colocamos em New value colocamos o valor 10, depois fazer test e Save.

50. Ajustar os consumos no quadrante.

     "Adjust Consumption in DIS"

Descrição: Vamos aprender a corrigir e ajustar de uma forma correta no quadrante os consumos que o veiculo faz.

Para isso precisamos de de aceder ao modulo 17-Instruments.

a seguir vamos a Adaptation - 10

E escolhemos o Channel 3

Vou agora de seguida mostrar 2 exemplos de como devem fazer os calculos e correções para que tudo apareça de uma forma correta no quadrante do vosso carro:

Exemplo em Km: Estes calculos sao feitos combustivel vs distancia (e.g. l/100km):

Quadrante: 9.3 l/100 km.

Real:  9.8 l/100 km. (100 x 9.8 / 9.3 = 105.38)

Então no channel 3 do valor 100 corrigimos para 105.

Exemplo em MPG: Estes calculos sao feitos combustivel vs distancia (e.g. MPG):

Quadrante: 23 MPG.

Real: 24 MPG. (100 x 23 / 24 = 95.83)

Então no channel 3 do valor 100 corrigimos para 96.



51. Ajustar intensidade dos LEDs DRL quando ligamos os médios.

para isso temos que aceder ao modulo 09 – Cent. Elect.

vamos Adaptation - 10

agora dentro deste menu vamos Channel 03 agora aqui podem escolher a intensidade que pretenderem, o valor mínimo é 5% e o valor máximo é 100%, não usem abaixo dos 5% porque irá gerar erros no quadrante.

52. Alterar língua no quadrante.

              "Select language in DIS"

Descrição: Como o titulo indica serve para podermos alterar a lingua do quadrante para o idioma que pretender-mos.

Ir a 17-Instruments.

de seguida em Coding - 07.

clicar em Long Coding Helper.

Ir agora ao Byte 8 depois no  Bit0-4 - Seleccionar a Língua que pretenderem.

depois é só voltar a traz e clicar em Do It! para submeterem.

53. Ativar SDS na Versão Cabriolet.

           "Activate SDS for Cabriolet"

Descrição: Como activar o sistema Speech Dialog System em carros versão Cabrio.

 Ir ao modulo 5F-information Electr.

vamos agora a Adaptation - 10

 Agora é so ir aos seguintes Bytes e alterar.

Byte 15 alterar Bit 0 para 1

Byte 16 alterar Bit 0 para 0



54. Alterar as características do deposito de combustível.

                         "Change Fuel Tank Charisterics"

Descrição: Neste passo tem a possibilidade de alterar as características do deposito de combustível.

Para acedermos as caracteristicas do deposito de combustivel precisamos de aceder ao modulo "17-Instruments".

Agora vamos a "Adaptation - 10"

Agora vamos a Chanels 30 e 33

e fazemos as alteraçoes todas que queremos ao deposito de combustivel.

55. Como Aumentar/Reduzir o tempo de funcionamento do radio apos termos desligado o carro.

"To increase radio play time after car is turned off"

Descrição: Esta alteração do tempo de funcionamento do radio após termos desligado o carro, serve para determinar qaunto tempo querem que o radio fique ligado caso queiram ouvir musica ou reduzir o tempo para o caso de querem poupar o tempo de vida da bateria.

para isso precisamos de ir ao "Menu Verde" / "Menu escondido"



Em MMI 2G:

"MMI MENU > SETTINGS > STANDBY TIMER" - Por defeito vem com 10min. o maximo permitido é 60min.

Em MMI 3G:

"MMI MENU > ONOFFTIMER > STANDBY DELAY" - O valor maximo permitido é de 30min.

58. Desligar escova traseira quando colocada a marcha atrás.
"Disabling automatic rear window wipe (when reversing with wipers on) on Avant models"

Descrição: este modificação serve para quando colocamos a marcha atrás no dias de chuva e não queremos que a escova do vidro traseiro trabalhe para não riscar ou marcar o vidro.

[09 - Central Elect]

[16 - Security Access]

[10 - Adaptation]

[Channel 19] - Alterar o valor de 1 para 0

MANUEL EN PORTUGAIS VAG-COM AUDI A4 / S4 / A5 / S5 B8

MANUAL IN PORTUGUESE VAG-COM AUDI A4 / S4 / A5 / S5 B8

MANUALE IN PORTOGHESE VAG-COM AUDI A4 / S4 / A5 / S5 B8

Aneres AN portugisesch VAG-COM Audi A4 / S4 / A5 / S5 B8

Posted in: AUDI A4/S4/RS4 - VAG-COM , AUDI A5/S5/RS5 - VAG-COM
